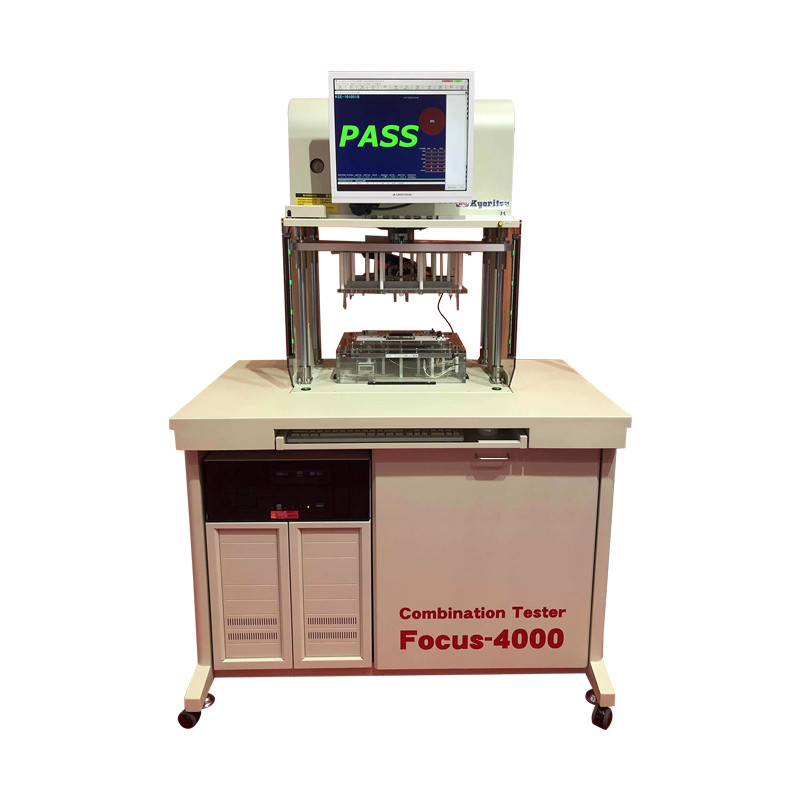

ICT+FCT 檢測設備
1.電解電容極性測試功能ECJ;
2.貼片元件空焊測試功能TAJ(K5 18WJ標配) ;
3.自動隔離點選擇功能;
4.自動開短路、原件學習功能;
5.連板展開及連板自動跳測功能;
6. Windows視窗操作界面;
7.超強電路板圖形檢視功能(Windows) ;
8.測試報表及測試系統分析功能。
ICT在線測試過的故障板,因故障定位準，維修方便，可大幅提高生產效能和減少維修成本。
因其測試項目具體，是現代化大生產品質確保的重要測試手段之一。ICT在線測試在上電路中，因R1、R2的連接分流，使Ix笽ref ，Rx = Vs/ V0Rref等式不成立。
測試時，只要使G與F點同電位，R2中無電流流過，仍然有Ix=Iref，Rx的等式不變。將G點接地，因F點虛地，兩點電位相等，則可實現隔離。實際實用時，通過一個隔離運算放大器使G與F等電位。
ICT在線測試可提供很多個隔離點，消除外圍電路對測試的影響。
上面的測試方法是針對獨立的器件，而實際電路上器件相互連接、相互影響，使Ix笽ref，測試時必須加以隔離(Guarding)。
隔離是在線測試的基本技術。ICT測試儀的故障直接定位在具體的元件、器件管腳、網絡點上，故障定位精確。
對故障的維修不需較多專業知識。采用程序控制的自動化測試，操作簡單，測試快捷迅速，單板的測試時間一般在幾秒至幾十秒。
